Hammastustyöstöön olemme kehittäneet EXAPT-alustalle

C6D-milling sovelluksen.



- C6D milling on hammaspyörien jyrsintään kehitetty työstöratojen laskentaohjelmisto.

- C6D milling tarjoaa mahdollisuuden hammaspyörien hammastuksen valmistamisen viisi-kuusiakselisilla vakiojyrsinkoneilla.


- C6D milling laskenta perustuu lähtötietona annettavaan hammaspyörän hammaspintojen geometriaan.

- C6D milling pystyy luomaan erilaisia työstöratoja erilaisille työkaluille.

Työkalun pyörähdysmuoto on vapaasti määriteltävissä muun muassa kartiojyrsin, pyörepalainen jyrsin, sylinterijyrsin, kaksisuuntainen kartiojyrsin, sienijyrsin, tynnyrijyrsin jne.


Muodostettavia työstöratoja ovat esimerkiksi:

  • yhden kyljen viimeistelypyyhkäisy
  • kahden kyljen viimeistelypyyhkäisy
  • yhden kyljen  suuntaisrouhinta
  • kahden kyljen suuntaisrouhinta
  • yhden kyljen sivupistojyrsintä
  • kahden kyljen sivupistojyrsintä.

Sovelluksella saavutetaan tasalaatuinen pinnanlaatu, nopea ohjelmointiaika, työstökoneriippumattomuus, vakioitu prosessi ja nopea reagointi tuotemuutoksiin.

Käyttämällä tavanomaisia 5-6 akselisia sorvauskeskuksia tai jyrsinkoneita vältytään kalliiden erikoiskoneiden hankkimiselta ja sitoutumiselta yhteen työstökonetoimittajaan.



C6D-millingiä käyttäen on tehty NC-ohjelmia Mikron, FPT, Okuma, Heller ja Deckel Maho työstökoneille.



Alla sivupistojyrsintää muototyökalulla:

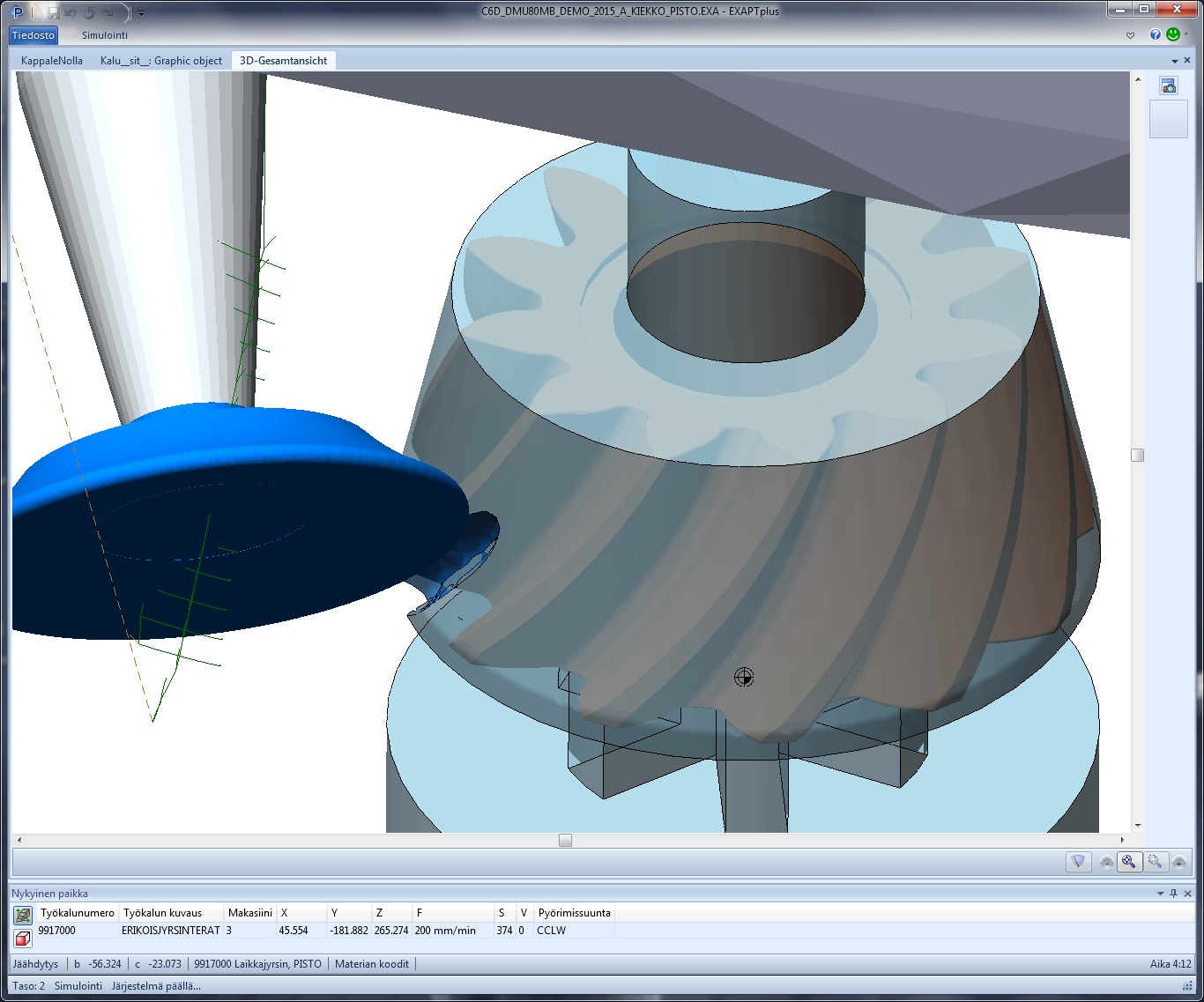

Sivupistojyrsintää muototyökalullaSivupistojyrsintää muototyökalulla

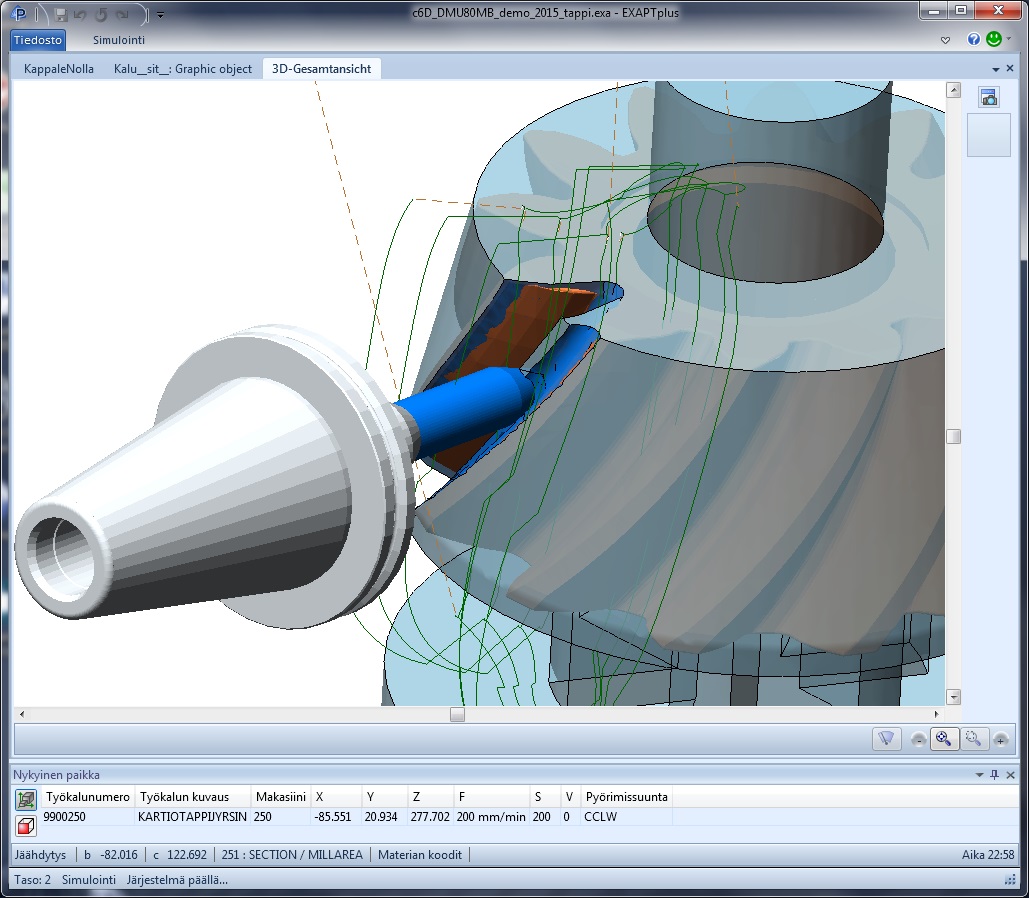

Hammasvälin jyrsintä kartiotappiterälläHammasvälin jyrsintä kartiotappiterällä

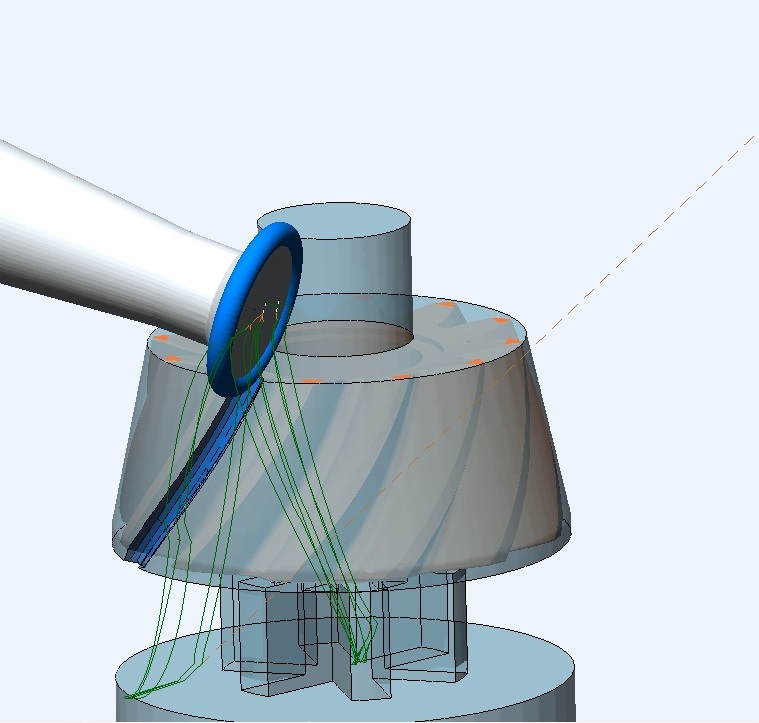

 Jyrsintä pyöreäpalaisella terälläJyrsintä pyöreäpalaisella terällä

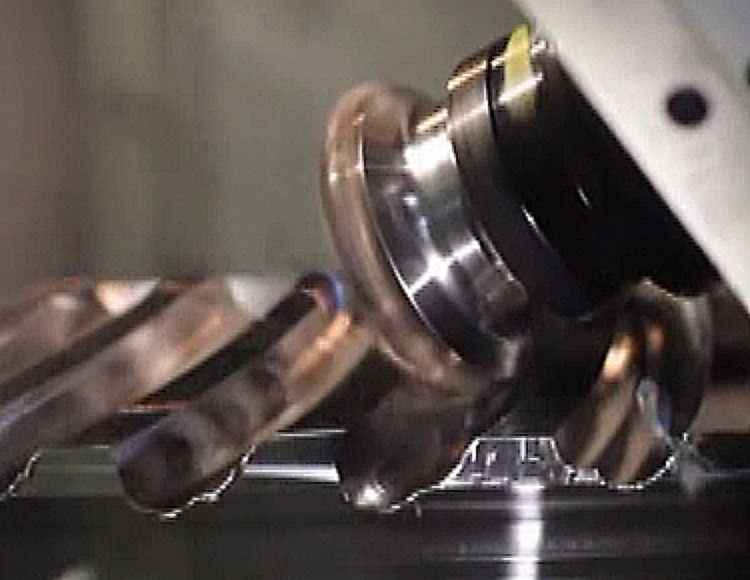

 Järeää rouhintaa pyöreäpalaisella jyrsimelläJäreää rouhintaa pyöreäpalaisella jyrsimellä

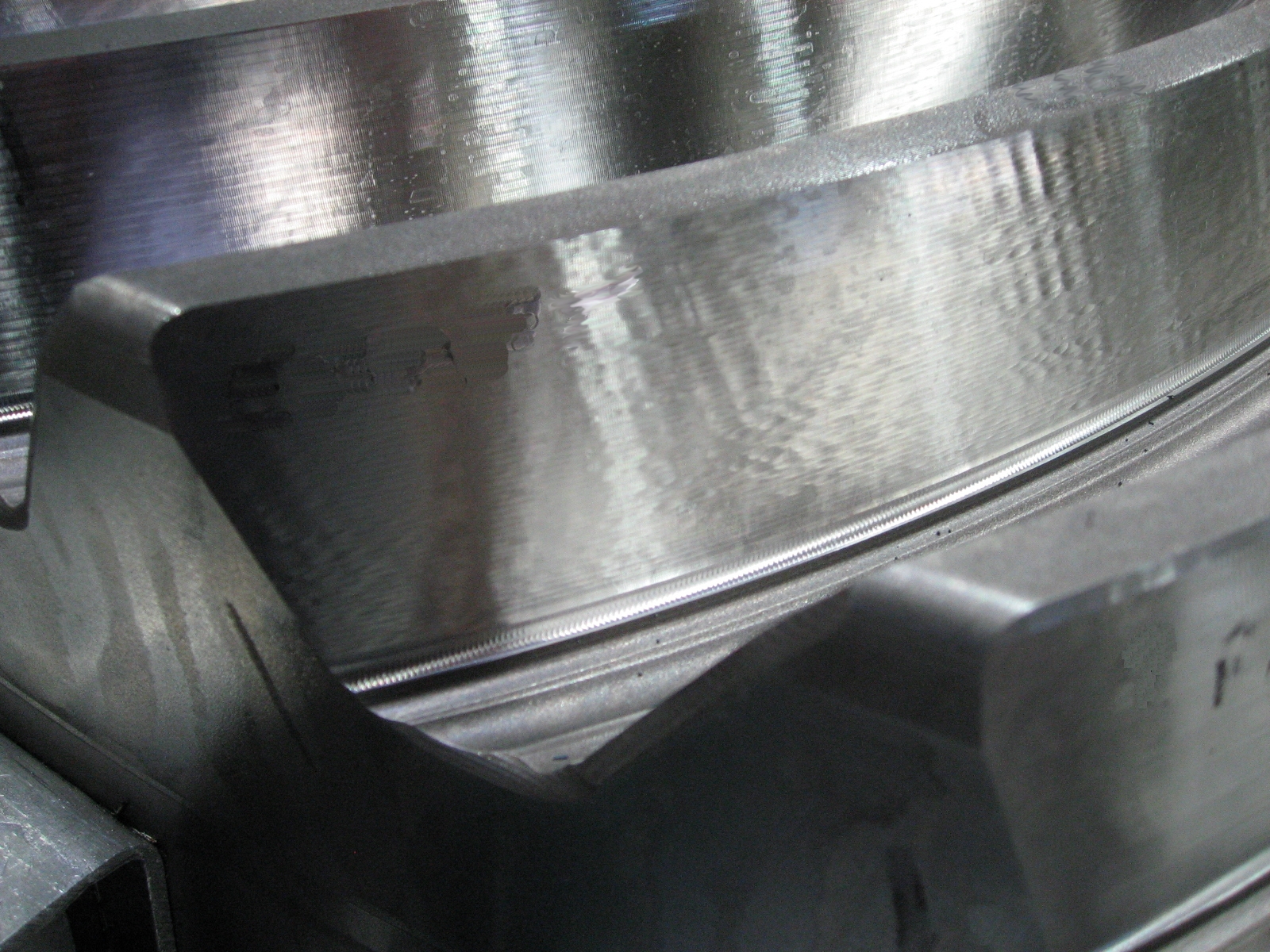

Kartiotapilla tehdyn esiviimeistelyn pintaa.Kartiotapilla tehdyn esiviimeistelyn pintaa.
